Запчасть за ночь: как в открытом океане печатают детали под оборудование

Ломается деталь — и дальше всё зависит от того, есть ли рядом склад. На исследовательском судне склада нет: до берега недели, а следующее погружение уже в расписании. Команда OceanX решает это принтером на борту — от креплений до деталей, которые потом работают на глубине больше четырёх километров.

Ночь вместо недели ожидания

Самый показательный случай — гидравлический двигатель системы отбора биологических образцов. Запасной двигатель на борту был, но к креплению и конфигурации насоса он не подходил: поставить напрямую нельзя.

Обычный путь — искать совместимую деталь, заказывать, ждать доставку. Вместо этого инженеры спроектировали новое крепление двигателя и крыльчатку для насосной системы, напечатали обе детали за одну ночь из инженерного материала и поставили перед следующим спуском. Система проработала на глубине более 4000 метров, и, по данным OceanX, после многократного использования измеримого износа на напечатанных компонентах не нашли.

Дальше команда пошла не назад к оригиналу, а вперёд: собрала новую насосную систему под реальное место — из PPS-CF, который, по данным Bambu Lab, рассчитан до 6000 метров.

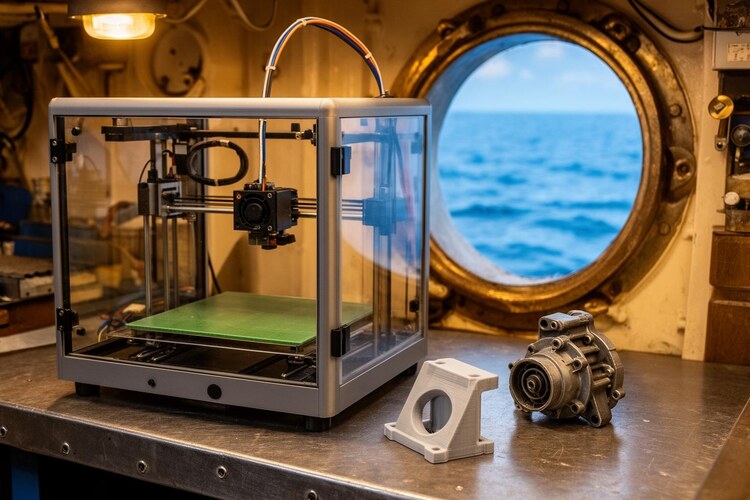

На борту OceanXplorer стоят Bambu Lab X1C и H2D: закрытая камера и инженерные материалы — без них печатать детали для работающего оборудования смысла нет.

Три детали, которых не было в каталоге

Печатали узлы под конкретные механизмы — там, где заводская деталь не подходила или мешала работе.

• Крепление для бутылок Нискина. Штатную систему было неудобно снимать и ставить обратно, а между операциями счёт идёт на минуты. Инженеры сделали разъёмное крепление с фиксатором — подготовка к погружению ускорилась.
• Поворотное крепление с присоской для манипулятора ROV. Здесь всё началось со сканирования: манипулятор сняли сканером, по цифровой копии построили крепление и напечатали несколько вариантов, проверяя геометрию и материал. Финальную версию сделали из угленаполненного композита — там, где нужна жёсткость под нагрузкой.
• Крепление и крыльчатка для насоса. Тот самый ночной случай: деталь должна была встать вместо неподходящей заводской, а не рядом с ней.

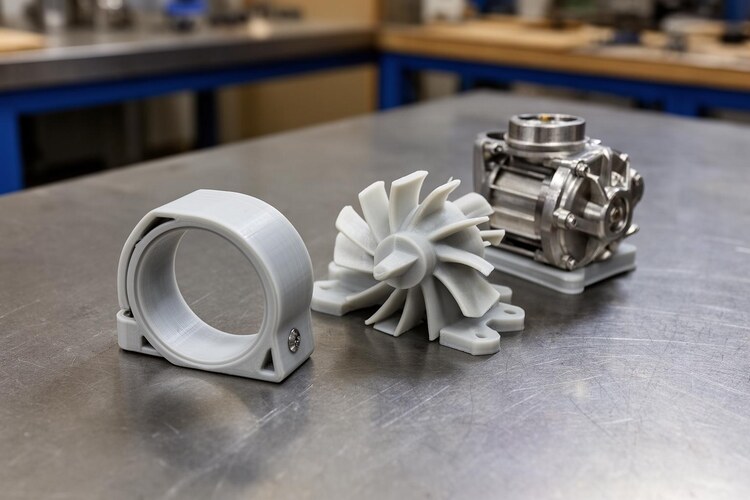

Печатные хомут, крыльчатка и кронштейн рядом с насосом. Задача здесь не «похоже на оригинал», а «встаёт на место и держит нагрузку».

Почему это работает: цифровой склад

Главная выгода не в принтере. Все возможные запчасти на судно не возьмёшь, а библиотеку проверенных моделей — можно: понадобилось снова, модель правят под задачу и печатают. Один файл заменяет коробку деталей.

Материал выбирают по условиям, а не «какой есть под рукой»: у OceanX в работе PLA, TPU, разные PETG и инженерные PPA-CF, PPS-CF. Угленаполненные полимеры дают жёсткость и размерную стабильность, но их характеристики зависят от состава, ориентации слоёв и направления нагрузки — слово «карбон» в названии ничего не гарантирует.

Что делать, если у вас сломалась деталь

Тот же путь повторяется дома и в мастерской — только короче:

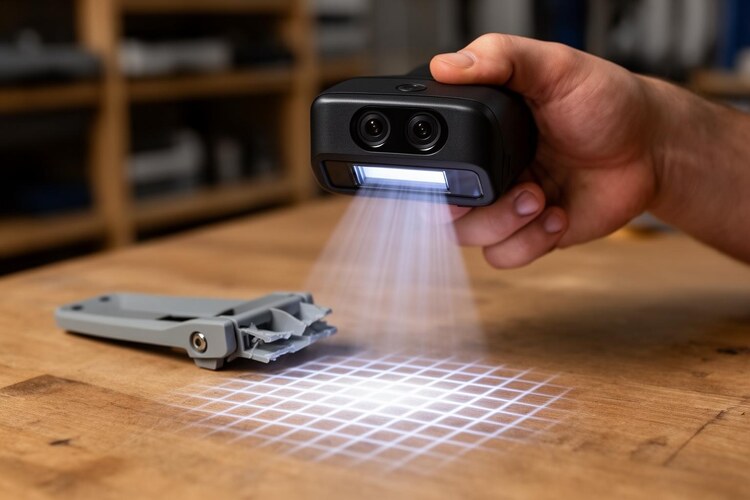

• Проверить, нужен ли скан. Плоскую или простую деталь быстрее обмерить штангенциркулем и нарисовать заново. Сканер нужен там, где геометрия сложная: изгибы, посадочные места, внутренние полости.
• Подготовить поверхность. Глянцевый пластик сканер теряет. В обзоре карманного 3DMakerpro FOX блестящую PLA-фигурку удалось снять только после матирующего спрея — и после этого устройство ни разу не потеряло объект.
• Снимать с нескольких ракурсов. У FOX (около 210 граммов, 115 × 70 × 35 мм, заявленная точность до 0,07 мм) алюминиевую деталь с одного ракурса взять не получилось: несколько сканов совмещали вручную по трём парам точек. Простые объекты выходили за один проход.
• Довести модель. Скан — не чертёж: стенки, посадки и зазоры правят в редакторе. Экспорт в STL у FOX есть, дальше — слайсер.
• Выбрать пластик по условиям, а не по цене. Для улицы и машины — PETG или ABS с углеволокном; для гибких прокладок и втулок — TPU; для скольжения и износа — нейлон.

Сканер снимает форму, но не решает, из чего печатать: материал подбирают под нагрузку, нагрев и влагу — так же, как это делали на судне.

Где предел

Домашний принтер не заменяет металл и не отменяет специальную обработку — в OceanX это признают прямо. PPS-CF и PPA-CF печатают при высоких температурах и в горячей камере, на открытом принтере так не выйдет. Логика при этом остаётся: сначала понять, какую нагрузку и какую среду должна выдержать деталь, потом выбрать материал.

История OceanX полезна не океаном, а порядком действий, который работает и в гараже: снять форму сканером или обмерить, довести до модели, напечатать из подходящего пластика, проверить в работе. Разница только в цене ошибки — поэтому на глубине детали сначала испытывают.

Источники: 3DToday — «3D-печать посреди океана: как OceanX создаёт запчасти для глубины 6000 метров»; 3DToday — «3DMakerpro FOX: карманный 3Д сканер, который может удивить?».
