Мягкий пластик и короткий путь: чему учит новый патент Bambu Lab

Bambu Lab запатентовала необычную печатающую голову: два сопла в одном узле, но две принципиально разные системы подачи пластика (патент CN122766526A). Один экструдер едет вместе с головой — это привычная «прямая подача». Второй вынесен из подвижной части и толкает филамент к соплу удалённо, как в классической Bowden-схеме. В патенте это объясняют просто: масса. Чем меньше железа на голове, тем быстрее она может двигаться. Но у этой идеи есть второй смысл, который касается каждого, кто пробовал печатать мягким пластиком.

Почему гибкая нить требует короткого пути

Гибкий филамент трудно протолкнуть по длинному каналу. Нить пружинит, изгибается, сжимается внутри трубки — вместо того чтобы дойти до сопла. С жёстким PLA или PETG такого почти не бывает: он едет по каналу как стержень. С TPU механика другая, и чем длиннее путь от шестерён подачи до сопла, тем выше шанс, что нить «сложится».

Идея из патента: сопла на голове два, а филамент подводится к ним по-разному — к одному коротким прямым путём, к другому по длинной направляющей трубке.

В патенте Bambu Lab про TPU прямо не сказано — там речь про скорость и снижение нагрузки на механику. Но по механике логика выглядит разумно: жёсткий пластик можно подавать удалённым экструдером, где длинный путь не мешает, а мягкий — коротким прямым путём у сопла. Именно на этом месте буксуют производители десктопных принтеров: автоматические механизмы смены и разводки филамента, рассчитанные на жёсткую нить, с мягкой работают плохо.

Пока это только патент, а не серийный принтер. Но сама логика полезна и сегодня: если вы печатаете детали, которые должны гнуться, вопрос «какой у меня тип подачи» перестаёт быть теоретическим. Дальше — про то, что вообще есть в магазине и как это выбирать.

Какие гибкие материалы есть у нас

TPU — термопластичный полиуретан, самый эластичный и износостойкий материал в ассортименте. В описаниях Q3T отдельно отмечают его химическую стойкость: к маслам, бензинам, щелочам и части кислот.

TPU SOFT от Bestfilament — мягкий вариант для изделий, которые должны гнуться и возвращать форму: прокладок, проставок, демпферов, колёс. Он отличается повышенной стойкостью к истиранию и сжатию и так же спокойно переносит масла и бензин.

Bflex — ещё один мягкий материал Bestfilament для тех же задач: прокладки, проставки, демпферы, колёса. Выпускается в двух диаметрах, 1,75 и 2,85 мм.

FLEX от Q3T — упругий материал с приятной на ощупь текстурой; заявлены высокая эластичность, механическая прочность, стойкость к износу и старению.

Все четыре материала — про одно и то же состояние детали: она должна деформироваться и возвращаться, а не трескаться. Разница между ними — в жёсткости и в том, насколько агрессивная среда ей предстоит.

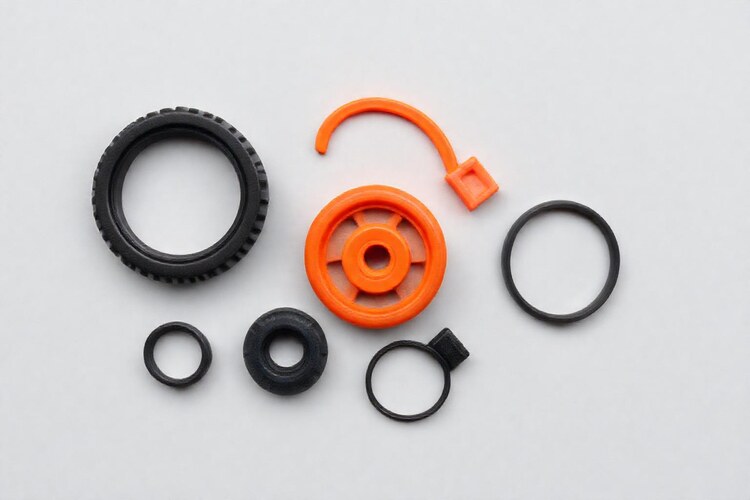

Что обычно печатают из мягких материалов: колесо с протектором, прокладки, проставки, демпферы и гибкие полосы, которые гнутся и возвращают форму.

Что делать

• Проверьте тип подачи. Прямая подача (экструдер на голове) для TPU и FLEX предпочтительнее: путь до сопла короткий, нить не успевает сложиться. На Bowden-принтерах мягкий пластик идёт тяжелее — и это ограничение механики, а не материала.
• Определитесь с задачей. Нужна пружинящая, сжимаемая деталь — это TPU SOFT, Bflex или FLEX. Нужна стойкость к маслам и износу при большей жёсткости — обычный TPU.
• Не путайте диаметры. Bflex и FLEX есть в 1,75 и 2,85 мм: на катушке должно быть то же значение, что стоит в настройках слайсера.
• Следите за влагой. Хранение в закрытой таре и сушка перед печатью касаются гибких материалов ровно так же, как жёстких.
• Смотрите на поведение нити при загрузке. Если нить упирается и на катушке появляется петля — дело в длинном канале подачи, а не в качестве пластика.

Отдельно стоит помнить: мягкий пластик не любит тех же ошибок, что и жёсткий, но реагирует на них сильнее. Короткий путь, сухая катушка и понятная задача — этого обычно достаточно, чтобы гибкая деталь получилась с первого раза.

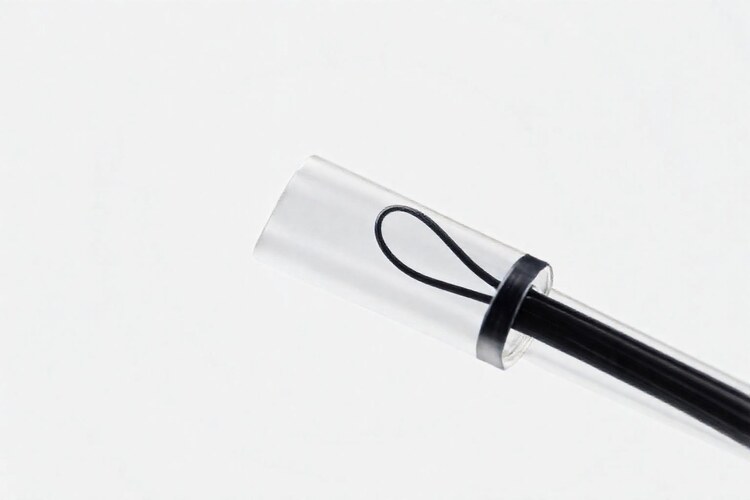

Почему путь и есть проблема: в длинном канале гибкая нить теряет прямую форму и складывается петлёй — толкать её дальше становится нечем. Короткий путь у сопла снимает именно эту сложность.

Bambu Lab патентует голову, где жёсткий пластик идёт удалённой подачей, а мягкий — коротким прямым путём. Серийной машины с такой схемой пока нет, но вывод для нас уже сейчас простой: чем короче путь филамента до сопла, тем проще печатать гибким материалом. Если ваш принтер с прямой подачей, выбор между TPU, Bflex и FLEX сводится к задаче детали, а не к борьбе с механикой.

Источники: Fabbaloo — Bambu Lab Patent Combines Bowden and Direct Drive Extrusion; карточки товаров в каталоге 3dkzn.ru.
